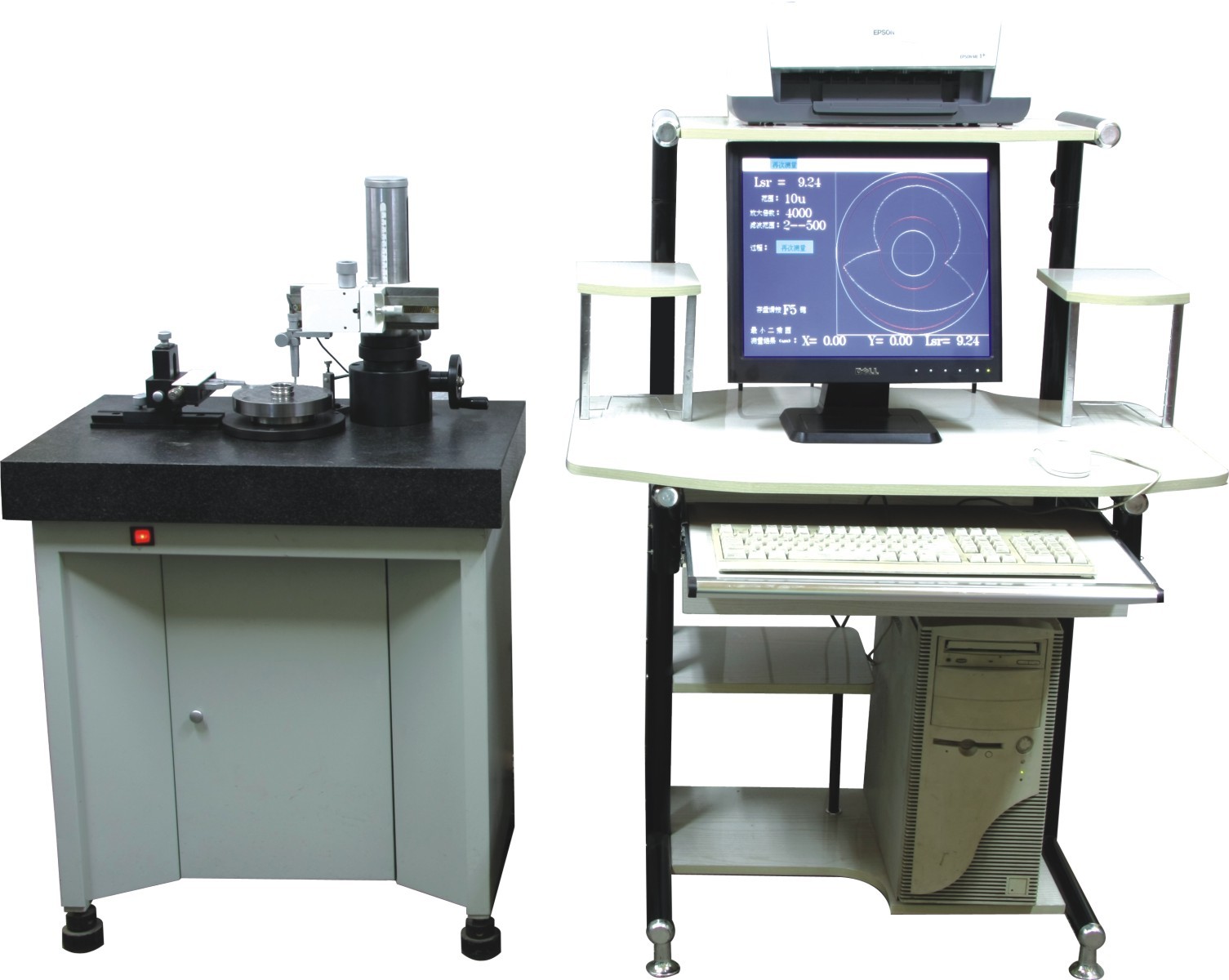

  • Y90 Roundness Bearing Measuring Instrument For Y9020G Ball Bearing
Τόπος καταγωγής Henan, Κίνα
Μάρκα CAEC
Αριθμό μοντέλου Y9020G
Ποσότητα παραγγελίας min ένα σύνολο
Τιμή USD1-200 for one set
Συσκευασία λεπτομέρειες Τυποποιημένη συσκευασία για την εξαγωγή
Χρόνος παράδοσης 1-7 ημέρες
Δυνατότητα προσφοράς 100 σύνολο το μήνα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Υψηλό φως

Μέτρο στρογγυλότητας ελαστικών

,

Y90 Μηχανή μέτρησης ελαστικών

,

Y9020G Μηχανή μέτρησης στρογγυλότητας ρυμουλκούμενων
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Συσκευή μέτρησης στρογγυλότητας υψηλής ταχύτητας σειράς Y90



∆ιαγραφή του προϊόντοςΣυσκευή μέτρησης στρογγυλότητας υψηλής ταχύτητας σειράς Y90:

Η στρογγυλότητα είναι ένας σημαντικός δείκτης ποιότητας παραγωγής.Η αξία στρογγυλότητας των συστατικών των ρουλεάντων έχει άμεση επίδραση στο σημείο αναφοράς επεξεργασίας και στην ακρίβεια περιστροφής, στον θόρυβο, στις δονήσεις, στο προσδόκιμο ζωής,ποιότητα συναρμολόγησης του ρουλεμάν.
Πεδίο μέτρησης: εσωτερική διάμετρος 5 - εξωτερική διάμετρος 140, 200, 250, 300 mm.
Αντικείμενο μέτρησης: δαχτυλίδι ρυμουλκούμενου, χάλυβα, ρόλο.



∆εύτερο άρθροΣυσκευή μέτρησης στρογγυλότητας υψηλής ταχύτητας σειράς Y90:

Χρησιμοποιείται κυρίως στο χώρο ελέγχου του εργαστήριου άλεσης δακτυλίων για τις επιχειρήσεις ρουλεμάν.,η τρέχουσα κατάσταση του εξοπλισμού μπορεί να κριθεί και να αναλυθεί σύμφωνα με τον αριθμό μέτρησης και την τιμή φάσματος, και στη συνέχεια ο εξοπλισμός επεξεργασίας μπορεί να προσαρμοστεί κατάλληλα.



∆ιορθωτικά μέτρα για την οπτική ακτινοβολία

Υψηλή απόδοση:ταχύτητα του κινητήρα 60-115 r/min.

Ο ταχύτερος ρυθμός μέτρησης μπορεί να φθάσει τους 5 έως 10 δευτερόλεπτα ανά κομμάτι.

Υψηλή ακρίβεια:υψηλής ακρίβειας ελαστικό αέρα ως περιστρεφόμενο σημείο αναφοράς και ηλεκτρικός αισθητήρας ως στοιχείο απόκτησης σήματος.

Ακριβότητα σπινθήρα πλωτήρα:00,025 μm.

Συνολική ακρίβεια της μέτρησης:00,05 έως 0,08 μm.

Η μετρούμενη προστασία της επιφάνειας:Τόσο ο ανιχνευτής όσο και η κεντρική επαφή είναι κατασκευασμένα από νάιλον υλικό για την προστασία της επιφάνειας μέτρησης.δεν επηρεάζει τον προσδιορισμό της φασματικής σύνθεσης και τη ρύθμιση της μηχανής.

Υψηλή σταθερότητα:Το όργανο διατηρεί την ακρίβεια των μετρήσεων για μεγάλο χρονικό διάστημα υπό κανονική συντήρηση.



∆ιαγραφήτουΣυσκευή μέτρησης στρογγυλότητας υψηλής ταχύτητας σειράς Y90:



Μέτρο στρογγυλότητας υψηλών ταχυτήτων Y9014G Y9020G Y9025G Y9030G
Πεδίο μέτρησης (mm) Εσωτερική διάμετρος >φ5 Εσωτερική διάμετρος > φ10 Εσωτερική διάμετρος > φ10 Εσωτερική διάμετρος > φ10
Εξωτερική διάμετρος < φ140 Εξωτερική διάμετρος <φ200 Εξωτερική διάμετρος <φ250 Εξωτερική διάμετρος <φ300
Σιδερένιο σφαιρικό σφιγκτήρα: τρεις μετρήσεις φ5-φ10, φ10-φ25, φ25-φ40
Ταχύτητα σπινδέλου 115 r/min (50 Hz) 60r/min (50Hz)
Μέτρηση της αποδοτικότητας 50-120 τεμάχια/ώρα 30-60 τεμάχια/ώρα
Ακριβότητα σπινθήρα ± 0,02μm
Ακρίβεια του συστήματος 00,08 μm
Απόφαση 00,01 μm
Φίλτρο 2-15, 2-50, 2-150, 2-500, 15-500, 15-250, 15-500
Μεγέθυνση 100, 200, 400, 800, 1000, 2000,4000, 8000, 10000, 20000, 40000, 80000
Μέθοδος αξιολόγησης Ελάχιστος κύκλος τετραγώνων (LSC), Ελάχιστος κύκλος ζώνης (MZC), Ελάχιστος κύκλος περιφέρειας (MCC), Μέγιστος κύκλος εγγραφής (MIC)
Άλλες λειτουργίες Χρμονική ανάλυση, ανάλυση κλίσης, γραφική απεικόνιση, εκτύπωση, αποθήκευση δεδομένων
Εργασιακή πίεση σπινδέλου 0.4-0.43MPa
Πίεση παροχής αέρα 0.45-0.6MPa
Περιβαλλοντικές απαιτήσεις Θερμοκρασία: 10-30°C Σχετική υγρασία:<85%
Απαιτήσεις ισχύος 400 W· εναλλασσόμενο ρεύμα (AC) 220V±10%· 50HZ
Ανταλλακτικά Σιδηρουργική σφαιρική σφίξιμο, υψηλής ακρίβειας γροθιά για κυλίνδρους βελόνων, κεραμική σφαιρική σφαιρική σφίξιμο
Εξωτερική διάσταση Μηχανική: 650*450*1100 Ηλεκτρική: 1000*560*1400
Τυπικά εξαρτήματα Αισθητήρες (δύο τεμάχια), πίνακα Chuck (δύο τεμάχια), Οβάλ τυποποιημένα εξαρτήματα (μεγέθυνση βαθμονόμησης), τυποποιημένο γυάλινο ημισφαίριο (τυποποιημένη ακρίβεια συστήματος)
Λογισμικό μέτρησης Σύστημα Windows XP, πλατφόρμα ανάπτυξης CVI, Ειδικό λογισμικό μέτρησης
