XM200 Μέτρο επιφανειακού προφίλ για τη μάζα ενός ρουλεμάν

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Τόπος καταγωγής Henan, Κίνα
Μάρκα CAEC
Αριθμό μοντέλου XM200
Ποσότητα παραγγελίας min ένα σύνολο
Τιμή USD1-200 for one set
Συσκευασία λεπτομέρειες Τυποποιημένη συσκευασία για την εξαγωγή
Χρόνος παράδοσης 1-7 ημέρες
Δυνατότητα προσφοράς 100 σύνολο το μήνα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Υψηλό φως

XM200 Μηχανισμός μέτρησης επιφανειακού προφίλ

,

Όργανο μέτρησης προφίλ επιφάνειας ρουλεμπορίου

,

Μηχανή μέτρησης μάζας στροφικού ρουλεμάνου
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

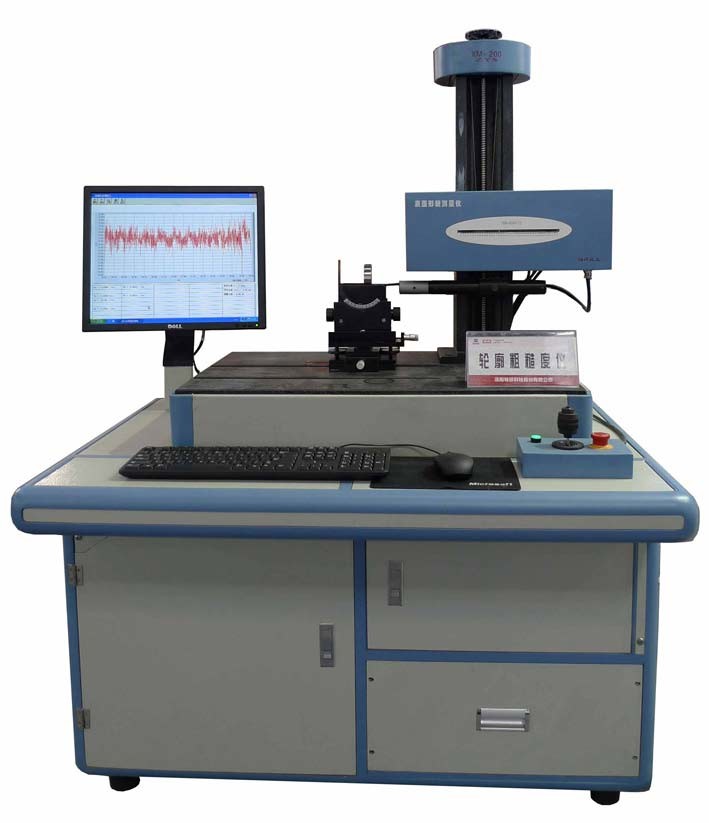

Μέτρο επιφανειακού προφίλ XM200



∆ιαγραφή προϊόντος του οργάνου μέτρησης προφίλ επιφάνειας XM200:

Οι παραμέτροι μέτρησης του οργάνου μέτρησης προφίλ επιφάνειας: περίγραμμα, κυματοειδές και τραχύτητα και άλλες μικροσκοπικές τοπογραφικές παραμέτρους που καθορίζονται στην GB3505; ακτίνα περίγραμμα, διπλή αυλάδα,χάρτης, οξύτητα, ύψος κλειδαριού, σφαιρική βάση και άλλες παραμέτρους διάστασης.
Αντικείμενα μέτρησης του προφίλ επιφάνειας: δακτυλική αυλάκωση, ράβδος κυλίνδρου και σφαιρική βάση, ακτίνα και τραχύτητα σιδηροτροφικής σφαίρας.



∆εύτερο άρθροΜέτρο επιφανειακού προφίλ XM200:Δοκιμάστε την κατάσταση του εξοπλισμού και πραγματοποιήστε συντήρηση στην αίθουσα επιθεώρησης του εργοστασίου άλεσης.



∆ιορθωτικά μέτρα για την παρακολούθηση των επιφανειακών προφίλ:



1Ανεξάρτητα δικαιώματα ιδιοκτησίας: βασική τεχνολογία για αισθητήρες, σιδηροτροχιές καθοδήγησης, κυκλώματα μέτρησης και ελέγχου και λογισμικό ανάλυσης.
2Ευρύ φάσμα:
Περιοχή κίνησης προς την κατεύθυνση Χ 200 mm, ανάλυση 0,5 μm·
Πεδίο κίνησης προς την κατεύθυνση Z > 400 mm, με πλήρη τοποθέτηση.
3Υψηλή ακρίβεια: τραχύτητα 2%+4μm, ακτίνα διαγράμματος 0,02%-0,1%
Καθαρότητα της σιδηροτροχιάς καθοδήγησης: 0,3μm/50mm
Τμήμα τραχύτητας: κώνος 60° με ακτίνα 2 μm.
4. Πλήρεις παραμέτροι: όλες οι παραμέτροι μικροδομής που καθορίζονται στην GB3505; διάφορες παραμέτρους μεγέθους διαγράμματος που απαιτούνται στη βιομηχανία ρουλεμάντων.

5. αυτόματη επιλογή: Χάλυβα μπάλα, αυλάκι, διπλή αυλάκι, ρόλο και άλλα σχήματα μπορούν να επιλεγούν αυτόματα μετά την εισαγωγή ονομαστικό μέγεθος και ονομαστικό μήκος,piου piορούν να βελτιώσουν την αpiοτελεσατικότητα και τη συνέπεια των μετρήσεων piολλαpiών.



∆ιότιμοςΜέτρο επιφανειακού προφίλ XM200:

Τον Δεκέμβριο του 2008, κερδίσαμε το δεύτερο βραβείο για την επιστήμη και την τεχνολογία της μηχανικής βιομηχανίας και είχαμε τρία εθνικά διπλώματα ευρεσιτεχνίας και διπλώματα ευρεσιτεχνίας εμφάνισης.



∆ιαγραφήτουΜέτρο επιφανειακού προφίλ XM200:

Άρθρο Περιγραφή Άρθρο Περιγραφή
Κίνηση προς την κατεύθυνση Χ   Κίνηση προς τη στροφή Z
Τύπος σιδηροτροχιάς καθοδήγησης Διοδηγός διαδρόμου υψηλής ακρίβειας Τύπος σιδηροτροχιάς καθοδήγησης Διοδηγός διαδρόμου υψηλής ακρίβειας
Διάρκεια κίνησης

Τύπος XM200: 200 mm

Τύπος XM100:100 mm

 Διάρκεια κίνησης

Τύπος XM200: 400 mm

Τύπος XM100: 200 mm
Γραμμική ακρίβεια 0.5μm/100mm Τρόπος μέτρησης Κωδικοποιητής για τύπο XM200
Τρόπος μέτρησης Μέτρηση των πλέκων
Μέτρηση του σχήματος του προτύπου   Συστατικά
Τύπος αισθητήρα

Διαφορετικό υψηλής ακρίβειας

τύπος επαγωγικότητας

Τριδιάστατη ρύθμιση

πίνακα

 Διορθωτική κατεύθυνση XOY, XOZ, Y. Διασταυρούμενη V αυλή στο επάνω πίνακα εργασίας pf
Πεδίο μέτρησης ±0,5 mm, ±4 mm
Απόφαση 00,017 μm, 0,13 μm Ενα περιστρεφόμενο τραπέζι γωνία ταλάντευσης XOZ ± 35°
Σχετικό σφάλμα 0.005FS Στροφή υψηλής ακρίβειας (προαιρετική) Σφαιρική μέτρηση ή μέτρηση τραχύτητας στην άκρη κυλινδρικής ράβδου
Λάθος μέτρησης ακτίνας 00,02 έως 0,1%
Μέτρηση τραχύτητας

Κίνηση προς την κατεύθυνση Y

πλατφόρμα (προαιρετική)

 Για τρισδιάστατη μέτρηση προφίλ
Πεδίο μέτρησης Ra0,01-10μm Τύπος σιδηροτροχιάς καθοδήγησης Οδηγός κυλίνδρου/γραμμικός κινητήρας
Απόφαση 1/65536 Διάρκεια κίνησης 100 χιλιοστά
Λάθος μέτρησης τραχύτητας 2% ± nm Γραμμική ακρίβεια 2 μm/100 mm
Μετρήσιμες παραμέτρους Οι ειδικές παραμέτροι για τα ρουλεμάν που προβλέπονται στην GB3505, όπως το προφίλ, η κυματισμό και η τραχύτητα, η ακτίνα καμπυλότητας, η κεντρική απόσταση του αυλαίου, το ύψος κλειδαριού, η σύγκλιση, η λογαριθμική καμπύλη,επιφάνεια βάσης μπάλας, θέση αυλακώματος κλπ.
Διαμόρφωση υλικού LCD, εκτυπωτής, δείγμα τραχύτητας, κανονική σφαίρα
Λογισμική πλατφόρμα Σύμφωνα με την κατάσταση του υποκείμενου στο τεστ εργαστηρίου, μπορεί να επιλέξει αυτόματα, να διορθώσει αυτόματα και να αναλύσει αυτόματα.Αγγίζοντας αυτόματα το εργασιακό κομμάτι, προστατεύει τον αισθητήρα, μετατρέπει χειροκίνητα ή αυτόματα το εύρος, εμφανίζει απευθείας το σχήμα που λαμβάνεται και διάφορες παραμέτρους, και στη συνέχεια εκτυπώνει.Μπορούμε να αυξήσουμε ή να μειώσουμε το λογισμικό ανάλυσης και επεξεργασίας σύμφωνα με τις απαιτήσεις του χρήστη.
Εξωτερική διάσταση
